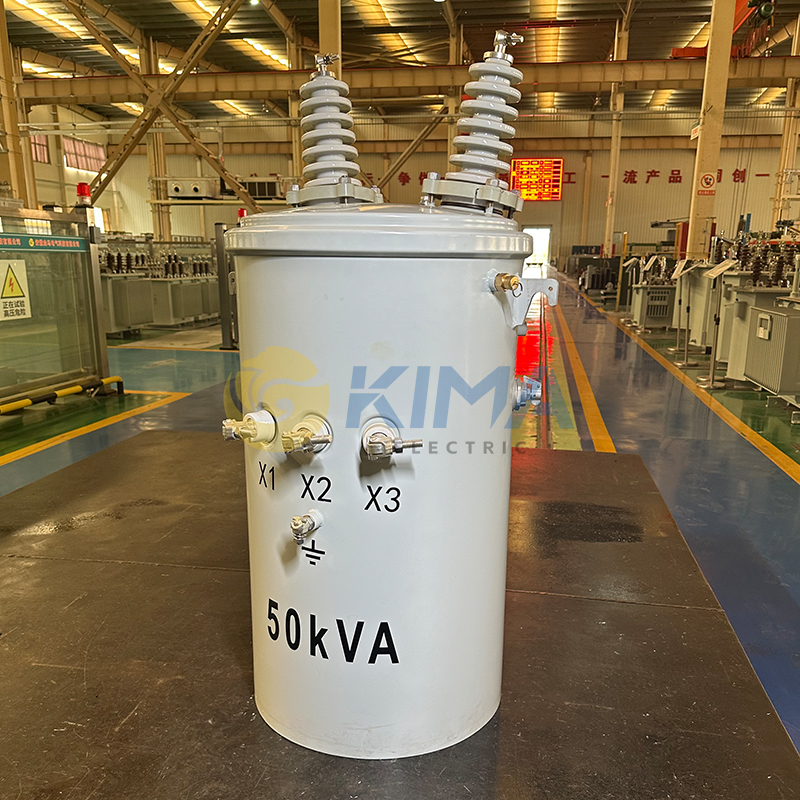

محول أسطواني أحادي الطور مثبت على عمود ومغمور بالزيت

ما هي أنواع المحولات المثبتة على القطب؟

تأتي المحولات المثبتة على القطب في مجموعة واسعة من الأنواع والتكوينات، كل منها مصمم لتلبية احتياجات محددة داخل نظام التوزيع. يساعد فهم هذه الأنواع شركات الطاقة والمستخدمين على اختيار المحول المناسب. وهي تنقسم بشكل أساسي إلى فئتين رئيسيتين: المحولات التقليدية والمحولات المحمية ذاتيًا تمامًا (CSP). بناءً على متطلبات التطبيق والطاقة، تتوفر كلتا الفئتين في نماذج أحادية الطور وثلاثية الطور.

(1) المحولات التقليدية المثبتة على القطب

تتميز المحولات التقليدية ببطانتين أساسيتين، وتشمل مكوناتها الرئيسية جسم المحول، وخزان الزيت، وبطانات الجهد العالي والمنخفض، وأجهزة التأريض، ومحطات الأسلاك. هذا هو النوع الأكثر شيوعًا لتطبيقات تركيب الأعمدة ويحتل مكانة مهمة في أنظمة توزيع الطاقة.

إنها لا تحتوي على أجهزة حماية مدمجة، مثل مانعات الصواعق أو الصمامات، مما يجعلها بشكل عام أكثر فعالية من حيث التكلفة من محولات الطاقة الشمسية المركزة. يعد هذا التصميم مثاليًا للمواقع التي يمكن فيها تركيب أجهزة الحماية الخارجية بشكل منفصل، وتكون الميزانيات محدودة. تُستخدم المحولات التقليدية عادةً في المناطق السكنية والمباني التجارية والبنية التحتية غير الحرجة حيث يكون خطر حدوث أعطال كهربائية منخفضًا نسبيًا.

(2) محولات مثبتة على أقطاب ذاتية الحماية تمامًا (CSP)

تم تجهيز محولات الطاقة الشمسية المركزة بأجهزة حماية متكاملة، مثل مانعات الصواعق والصمامات وقواطع الدائرة، مما يمكنها من حماية نفسها من الأعطال الناجمة عن ضربات الصواعق والدوائر القصيرة وغيرها من الشذوذ الكهربائي. تساعد هذه الحماية المدمجة على منع تلف المحولات وخطوط التوزيع، وبالتالي تحسين موثوقية النظام.

من خلال التخلص من الحاجة إلى أجهزة الحماية الخارجية، تعمل محولات CSP على تبسيط عملية التركيب والصيانة. يتم استخدامها على نطاق واسع في السيناريوهات التي تكون فيها السلامة والموثوقية ذات أهمية قصوى، مثل البنية التحتية الحيوية أو المناطق التي تعاني من اضطرابات متكررة في الطاقة. وفي حين أن ميزات الحماية المتقدمة تؤدي إلى تكاليف أعلى مقارنة بالمحولات التقليدية، فإن تعزيز السلامة وتقليل وقت التوقف عن العمل عادة ما يبرر الاستثمار.

(3) المرحلة الواحدة مقابل محولات ثلاثية الطور مثبتة على أقطاب

يتم تصنيف المحولات المثبتة على القطب أيضًا حسب تكوين الطور الخاص بها:

المحولات أحادية الطور المثبتة على القطب: تستخدم عادة في البيئات السكنية، حيث يتم تجهيز كل منزل عادة بمحول أحادي الطور خاص به. يستخدمون سلكًا ساخنًا واحدًا وسلكًا محايدًا واحدًا لتوفير الطاقة المناسبة للاستخدام المنزلي. نظرًا لانخفاض تصنيف الطاقة والبنية الأبسط، يتم استخدامها على نطاق واسع للمنازل الفردية.

المحولات المثبتة على القطب ثلاثية الطور: أكثر شيوعًا في التطبيقات التجارية والصناعية، خاصة عندما تكون هناك حاجة إلى طاقة أعلى. تتكون هذه المحولات من ثلاث لفات مستقلة، مما يوفر حمل طاقة متوازن يعمل على تحسين كفاءة المعدات الكهربائية الثقيلة. وهي ضرورية لنقل الطاقة عالية السعة وتحويلها في شبكات الطاقة المعقدة.

المزايا والعيوب

التصميم الموفر للمساحة: يحرر مساحة أرضية قيمة، وهو أمر مهم بشكل خاص في المناطق المكتظة بالسكان أو الحضرية.

سهولة الوصول والصيانة: نظرًا لموقعهم المرتفع، يمكن لموظفي صيانة الخطوط إجراء عمليات التفتيش والإصلاحات والصيانة الروتينية دون الحاجة إلى إعداد مكثف في الموقع.

فعالة من حيث التكلفة للشبكات الريفية والنائية: فهي الخيار الأكثر اقتصادا لتمديد خطوط الكهرباء إلى المناطق النائية، مما يجعلها حجر الزاوية في مشاريع كهربة المناطق الريفية.

تعزيز السلامة: إن تركيب المحولات بعيدًا عن ممرات المشاة والوصول العام يقلل من خطر الاتصال العرضي والتخريب.

الأسئلة الشائعة (FAQ)

س: كم عدد المنازل التي يمكن تزويدها بمحولات كهربائية مثبتة على عمود واحد؟

ج: يعتمد عدد المنازل التي يمكن أن يوفرها محول مثبت على عمود واحد إلى حد كبير على سعة المحول والطلب الإجمالي على الطاقة للمساكن المتصلة.

عادةً، يختلف استهلاك الطاقة للمنازل المنفصلة بشكل كبير، خاصةً عند استخدام الأجهزة مثل السخانات الكهربائية، أو سخانات المياه، أو المجففات، أو المواقد. يمكن أن تتراوح طاقة الحمل من بضع مئات من الواط إلى 10-15 كيلو فولت أمبير أو أكثر. على سبيل المثال، يمكن لمحول بقدرة 15 كيلو فولت أمبير عادةً تلبية احتياجات الطاقة للأسرة المتوسطة.

ومع ذلك، في المجتمعات التي تكون فيها الأجهزة التي تعمل بالغاز (على سبيل المثال، الأفران، وسخانات المياه، والمجففات، والسخانات) هي الخيار الأساسي، يكون استهلاك الطاقة لكل أسرة أقل بكثير. في مثل هذه الحالات، يمكن لمحول ذو سعة أكبر —مثل وحدة مثبتة على عمود بقدرة 250 كيلو فولت أمبير— توفير الطاقة بكفاءة لعشرات المنازل في وقت واحد بناءً على الاستهلاك الإجمالي.

س: ما هي الاختلافات الأساسية في الاختيار والتشغيل بين المحولات أحادية الطور وثلاثية الطور المثبتة على القطب؟

ج: تتمتع المحولات أحادية الطور المثبتة على القطب عمومًا بقدرات أصغر (على سبيل المثال، 5 كيلو فولت أمبير - 500 كيلو فولت أمبير) وتستخدم بشكل أساسي لإمدادات الطاقة اللامركزية في المناطق السكنية أو الريفية أو النائية. عند الاختيار، يجب إيلاء اهتمام خاص لما إذا كانت مجموعات الجهد المنخفض الجانبية (على سبيل المثال، 120/240 فولت أو 240/480 فولت) تتطابق مع معايير دخول الخدمة المحلية. أثناء التشغيل، تتحمل المحولات أحادية الطور الأحمال أحادية الطور بشكل مباشر. إذا تم توزيع أحمال المحولات أحادية الطور عبر المراحل في شبكة توزيع ثلاثية الطور بشكل غير متساوٍ، فقد يؤدي ذلك بسهولة إلى إزاحة النقطة المحايدة والتيار المحايد المفرط. ولذلك، يجب أن تركز عمليات التفتيش اليومية على توازن الحمل ثلاثي المراحل.

س: كيف يعمل هيكل اللف الأسطواني من حيث مقاومة الدائرة القصيرة والصدمات؟

ج: يضمن هيكل اللف الأسطواني (خاصة عندما يستخدم الجانب منخفض الجهد هيكلًا أسطوانيًا متعدد الطبقات ملفوفًا برقائق نحاسية) توزيعًا أكثر توازناً للأمبير في الدورة والحد الأدنى من تدفق التسرب. لا يعمل هذا الهيكل على تقليل الخسائر الداخلية وضوضاء التشغيل فحسب، بل يعمل أيضًا على تعزيز القوة الميكانيكية للملفات بشكل كبير. في الخطوط الخارجية العلوية، تكون المحولات عرضة بشكل كبير للقوى الكهرومغناطيسية الهائلة الناتجة عن ضربات البرق أو الدوائر القصيرة المفاجئة للخطوط. يمنع الهيكل الأسطواني بشكل فعال تشوه اللف أو الدوائر القصيرة بين الدورات، مما يضمن سلامة المعدات.

س: ما هي نصائح الصيانة الرئيسية للمحولات المثبتة على الأعمدة؟

ج: تعد صيانة المحولات المثبتة على الأعمدة أمرًا بالغ الأهمية لضمان إمدادات طاقة موثوقة وحماية سلامة العمال والمجتمع. تؤدي الصيانة الفعالة إلى إطالة عمر المحول، ومنع الأعطال، وتقليل وقت التوقف عن العمل. فيما يلي نظرة عامة على مهام الصيانة الأساسية:

الفحص البصري: قم بإجراء فحوصات بصرية منتظمة للكشف عن تسرب الزيت أو الصدأ أو الشقوق أو الأضرار المادية. يمنع الكشف المبكر حدوث أعطال خطيرة وإصلاحات مكلفة.

فحص مستوى الزيت وحالته: يعمل زيت المحولات على العزل والتبريد. ينبغي فحص مستويات الزيت بانتظام، واختبار حالة الزيت لتحديد الرطوبة أو الحموضة أو الملوثات التي قد تؤثر على الأداء.

معالجة الزيت وترشيحه: مع مرور الوقت، يتحلل الزيت بسبب الملوثات مثل الماء والغازات. يساعد الترشيح والتجفيف المنتظمان على استعادة خصائص العزل للزيت وتحسين كفاءة التبريد.

التوصيلات الكهربائية الآمنة: يمكن أن تؤدي التوصيلات السائبة أو المتآكلة إلى ارتفاع درجة الحرارة والانحناء. قم بربط وفحص التوصيلات بانتظام، بما في ذلك البطانات ومغيرات الصنبور، للحفاظ على استقرار النظام.

تنظيف المكونات الخارجية: يمكن للغبار والحطام المتراكم أن يسد زعانف التبريد والمشعات، مما يقلل من تبديد الحرارة. قم بتنظيف حاوية المحول وأسطح التبريد بانتظام لضمان التحكم الأمثل في درجة الحرارة.

إدارة الأحمال: تساعد مراقبة حمل المحول على منع التحميل الزائد، مما يتسبب في حدوث عطل مبكر. استخدم أجهزة استشعار الحمل أو أنظمة المراقبة للحفاظ على تشغيل المحول ضمن نطاقه المقدر.

فحص البطانات والعوازل: افحص البطانات والعوازل بحثًا عن الشقوق أو التلوث أو التلف. يمكن أن يؤدي فشل العازل إلى حدوث ماس كهربائي وتقليل كفاءة المحول.

ومن خلال التنفيذ المستمر لتدابير الصيانة هذه، يمكن لمرافق الطاقة تحسين موثوقية المحولات وسلامتها وعمرها مع تقليل الاضطرابات التشغيلية.

س: ما الذي يجب ملاحظته عند اختيار المحولات لبيئات خاصة؟

ج: البيئات شديدة التلوث أو بيئات رش الملح الساحلية: تتمتع المحولات المغمورة بالزيت بطبيعتها بقدرة قوية على التكيف البيئي. بالنسبة للمناطق الساحلية أو الصناعية الثقيلة، يمكننا توفير حماية فائقة من رش الملح والتآكل من خلال عمليات خاصة مثل الطلاءات السميكة المضادة للتآكل وملحقات الفولاذ المقاوم للصدأ، مما يضمن التشغيل المستقر على المدى الطويل في البيئات القاسية.

البيئات ذات درجات الحرارة العالية: تعمل درجات الحرارة العالية المستمرة على تقليل كفاءة تبديد الحرارة وتسريع شيخوخة الزيت والورق العازل. لذلك، بالنسبة للتشغيل في المناطق ذات درجات الحرارة العالية، نوصي عادةً بتقليل معدل الحمل (التخفيض) بشكل مناسب أو تركيب أجهزة تبريد إضافية بالهواء القسري.

البيئات ذات درجات الحرارة المنخفضة: يمكن أن يؤدي البرد الشديد إلى زيادة لزوجة الزيت العازل بشكل كبير، مما يعيق بشدة دوران الزيت الداخلي وتبديد الحرارة، وربما يجعل الأختام المطاطية هشة وعرضة للتسرب. بالنسبة لمثل هذه البيئات، نختار زيوت محولات خاصة ذات نقاط صب منخفضة للغاية (على سبيل المثال، درجات -45°C أو -50°C).

البيئات المرتفعة: يشكل الهواء الرقيق والضغط الجوي المنخفض على ارتفاعات عالية تحديًا مزدوجًا: انخفاض كبير في قدرة تبريد الحمل الحراري للهواء (مما يؤدي إلى زيادة ارتفاع درجة الحرارة) وانخفاض قوة العزل الكهربائي للهواء (جهد الانهيار)، مما يؤدي بسهولة إلى تفريغ العزل الخارجي. لذلك، يجب أن تحتوي المحولات المستخدمة على ارتفاعات عالية على مسافات عزل خارجية متزايدة وفقًا للمعايير (على سبيل المثال، زيادة مسافة الزحف للبطانات) وتتطلب عادةً زيادة مساحة تبديد الحرارة أو تصميم تخفيض التصنيف للتعويض عن انخفاض كفاءة التبريد.

البيئات ذات الرطوبة العالية: يمكن أن تتسبب الرطوبة الزائدة في حدوث تكاثف على سطح المحول، مما يقلل من أداء العزل الخارجي وحتى يؤدي إلى حدوث ومضات. ولمعالجة هذه المشكلة، قمنا بتعزيز تصميم مسافة الزحف لمكونات العزل الخارجية مثل البطانات وضمان الموثوقية المطلقة لنظام الختم لمنع تسرب الرطوبة.

البيئات الرملية/المغبرة: في المناطق التي تشهد عواصف رملية وغبارية متكررة، يلتصق الغبار بسهولة بأنابيب التبريد (أو الزعانف) ويسد الفجوات فيها، مما يعيق تبديد الحرارة. علاوة على ذلك، يلتصق الغبار الموصل، عند تعرضه للرطوبة، بالبطانات ذات الجهد العالي والمنخفض، مما يتسبب بسهولة في حدوث ومضات خارجية أو ماس كهربائي. بالنسبة لمثل هذه البيئات، نقوم بتحسين تباعد أنابيب المشعات الخارجية لتقليل التصاق الغبار، وتطبيق تصميمات فلاش مضادة للتلوث على البطانات ذات الجهد العالي والمنخفض (على سبيل المثال، زيادة مسافة الزحف أو استخدام حظائر المطاط السيليكوني)، وتعزيز الحماية الكاملة للحاوية لضمان التشغيل المستقر في الظروف الرملية.

س: ما هي المعلومات المطلوبة للحصول على عرض أسعار لمحول التوزيع؟

ج: للحصول على عرض أسعار سريع ودقيق، يرجى أولاً تقديم المعلمات الأساسية التالية:

نوع المحول: مغمور بالزيت / جاف

السعة المقدرة (كيلو فولت أمبير)

مستويات الجهد الأولية والثانوية

التردد المقدر (50 هرتز أو 60 هرتز)

عدد المراحل (مرحلة واحدة أو ثلاث مراحل)

مادة اللف: لفائف مدعومة بالنحاس أو الألومنيوم؛ ولكل منها مزايا مميزة من حيث التكلفة والأداء.

مجموعة المتجهات وجهد المعاوقة (%): (يجب توفيرها إذا كان من المقرر تشغيل وحدات متعددة بالتوازي)

بالإضافة إلى ذلك، تدعم المحولات لدينا التخصيص. يمكنك استكمال المعلومات التالية بناءً على احتياجاتك الفعلية:

نوع مغير الصنبور: مغير صنبور قياسي لتفريغ الحمولة، أو مغير صنبور اختياري عند التحميل (OLTC)

معايير الخسارة: هل هناك معايير خسارة محددة أو متطلبات لفئة كفاءة الطاقة؟

بيئة التثبيت: (على سبيل المثال،الارتفاع،درجة الحرارة القصوى، وما إلى ذلك)

المتطلبات الأخرى: (على سبيل المثال، معايير التنفيذ، وتصنيفات الحماية الخاصة، وملحقات الأجهزة، وما إلى ذلك)

نوع الحماية: اختر محولًا تقليديًا يتطلب أجهزة حماية خارجية، أو محول CSP مزودًا بمانعات صواعق مدمجة وصمامات داخلية لتعزيز السلامة وتقليل تكاليف التركيب.

طريقة التركيب: مثبتة في الأعلى أو مثبتة على ذراع متقاطع، تتكيف بمرونة مع هياكل الأعمدة المختلفة.

حماية الحياة البرية: نحن نقدم أجهزة اختيارية لحماية الحياة البرية (على سبيل المثال، واقيات الطيور) وطلاءات خاصة لمنع التدخل الناتج عن الطقس القاسي والنشاط البيولوجي.

إذا كنت تبحث عن دعم موثوق للطاقة لمشروعك، يرجى الاتصال بفريق Kima Electric.

• المصنع المباشر والشركة المصنعة: نحن شركة صينية متخصصة في تصنيع محولات التوزيع الأسطوانية أحادية الطور المثبتة على عمود والمغمورة بالزيت (متوفرة بجهد 11 كيلو فولت، 13.2 كيلو فولت، 13.8 كيلو فولت، 33 كيلو فولت، 34.5 كيلو فولت، وفولتية أخرى). مصنعنا مجهز بمرافق إنتاج متقدمة ويقبل طلبات OEM/ODM.
• المورد الموثوق به: نحن بمثابة مورد دولي موثوق به للمشترين العالميين الذين يتطلعون إلى الحصول على محولات توزيع أسطوانية أحادية الطور مثبتة على عمود عالية الكفاءة ومنخفضة الخسارة مغمورة بالزيت من الصين.
• المعايير الدولية والوصول العالمي: يتم اختبار المحولات لدينا بدقة لتتوافق مع معيار IEC 60076 والمعايير الدولية الأخرى. نقوم بالتصدير إلى أسواق متنوعة في جميع أنحاء جنوب شرق آسيا وأفريقيا والشرق الأوسط، ونتكيف مع بيئات الشبكة المحلية المختلفة.
• اقتباس تنافسي: اتصل بنا اليوم لمناقشة متطلبات مشروعك، والحصول على حل مخصص، والحصول على عرض أسعار الجملة المجاني.



عملية استفسار مريحة

●يمكنك التواصل معنا عبر موقعنا الإلكتروني أو البريد الإلكتروني أو عن طريق تنزيل وملء “نموذج طلب الاستفسار” على موقعنا الرسمي.

●يمكنك أيضًا تقديم مستنداتك أو رسوماتك الفنية الموجودة بشكل مباشر كأساس لتقييم احتياجاتنا. سنقدم لك عرض أسعار في أقرب وقت ممكن.

الإنتاج ومراقبة الجودة

●قبل الإنتاج الرسمي، سنقدم لك مقترحًا فنيًا مفصلاً، بما في ذلك المواصفات والرسومات الهيكلية، لمراجعتك والموافقة عليه.

●نقوم بتنفيذ نظام إدارة الجودة ISO بشكل صارم، ونراقب بشكل شامل كل مرحلة بدءًا من المواد الخام وعمليات الإنتاج وحتى فحص المنتج النهائي للتأكد من أن كل منتج مخصص يمتلك جودة مستقرة وموثوقة.

خدمة التوصيل وما بعد البيع

●نحن نستخدم صناديق خشبية خاصة تلبي المعايير الدولية، مبطنة بمواد عالية الأداء مقاومة للرطوبة، لضمان بقاء المعدات آمنة وجافة تمامًا أثناء النقل لمسافات طويلة.

●يتم توفير أدلة المستخدم التفصيلية وأدلة الصيانة والمواد ذات الصلة مع الشحنة.

●تتوفر خدمات التوجيه والتشغيل للتثبيت عن بعد أو في الموقع عند الطلب.

●نحن نقدم استشارات فنية شاملة واستكشاف الأخطاء وإصلاحها وتوريد قطع الغيار لضمان التشغيل المستقر للمنتج على المدى الطويل.أ
