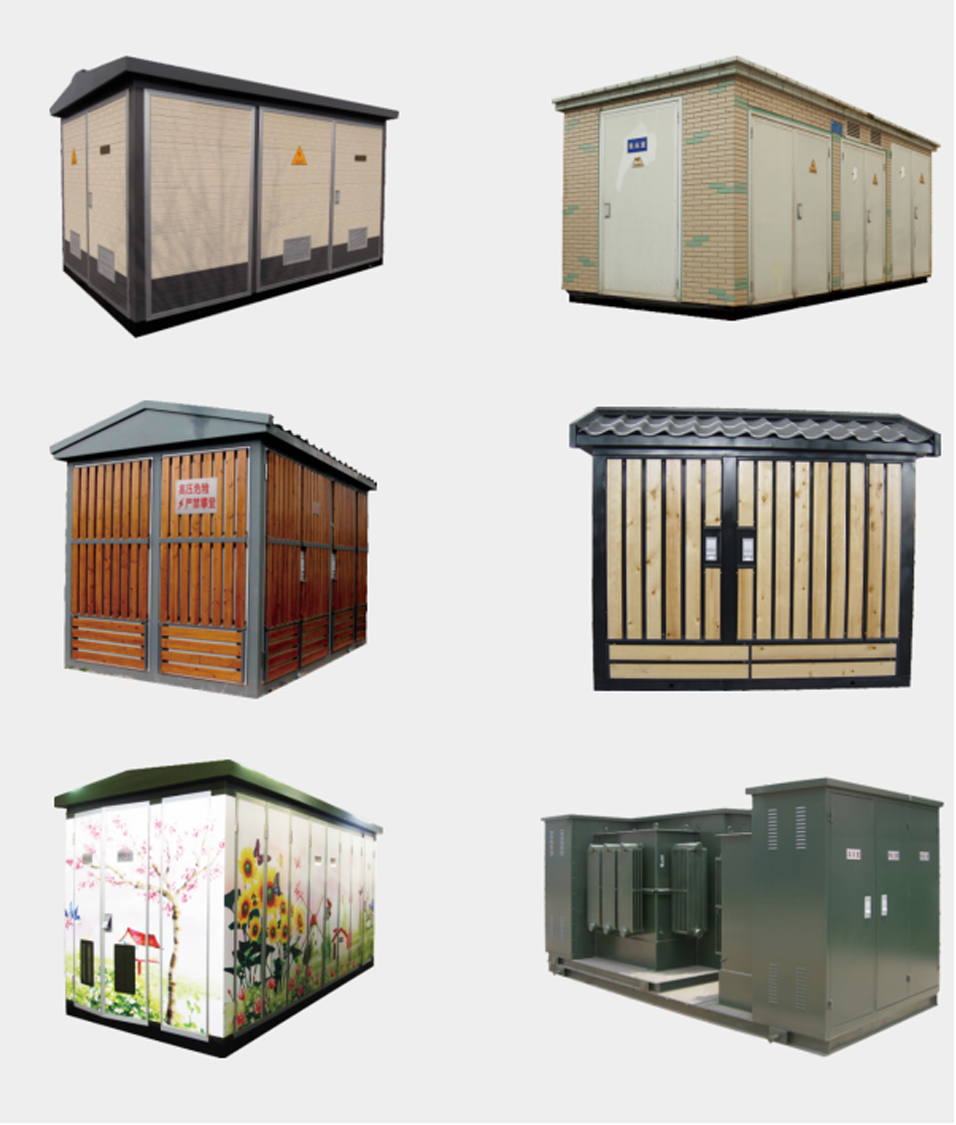

محطات فرعية من النوع الصندوقي (النوع الأوروبي)

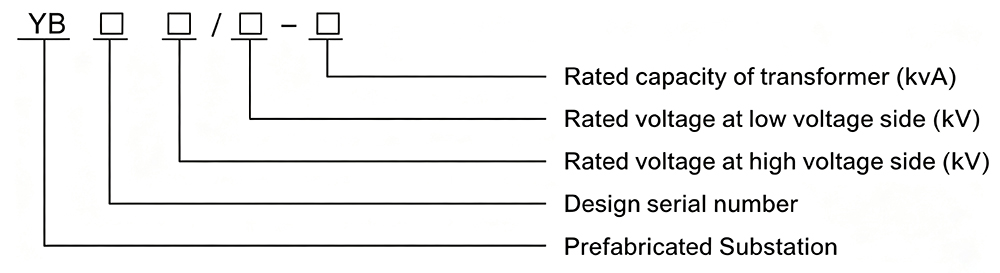

معنى النموذج

بيئة التشغيل العادية

الارتفاع: ≤1000 متر؛ درجة حرارة البيئة: -25°C ~ +40°C

درجة الحرارة: الحد الأقصى لمتوسط درجة الحرارة الشهرية +30° درجة مئوية، الحد الأقصى لمتوسط درجة الحرارة السنوية +20° درجة مئوية

الرطوبة النسبية: المتوسط اليومي ≤95%، المتوسط الشهري ≤90%

مستوى مقاومة الصدمات: تسارع أفقي 0.4 متر/ثانية²، تسارع رأسي 0.15 متر/ثانية²

موقع التثبيت خالٍ من التأثيرات الدراماتيكية والتلوث الخطير والتآكل الكيميائي والغبار الموصل ومخاطر الانفجار. في حالة عدم استيفاء شروط التشغيل العادية، يرجى التفاوض مع الشركة.

الوظائف والميزات

تتكون المحطة الفرعية من غرفة الجهد العالي وغرفة المحولات وغرفة الجهد المنخفض ويمكن ترتيبها على شكل الحرف الصيني "日" أو "品".

مع وضع المحطة الطرفية أو الشبكة الحلقية أو مصدر الطاقة المزدوج

اعتماد نظام إمداد الطاقة للمحولات المفردة أو المزدوجة

اختر محول الطاقة المغمور بالزيت أو محول الطاقة من النوع الجاف

• تم تجهيز الصندوق بفتحات تهوية طبيعية كافية وتدابير عزل حراري لضمان التشغيل الطبيعي لجميع المعدات الكهربائية (يُسمح بالتبريد القسري بناءً على طلب المستخدم)
• وظائف "الوقاية الخمس" الكاملة، وسهولة التشغيل والصيانة، والتشغيل الآمن والموثوق
• مادة العلبة هي الفولاذ المقاوم للصدأ، وسبائك الألومنيوم، والصفائح المدرفلة على البارد، والألواح المركبة الفولاذية الملونة، واللافلزية أو مزيج من اثنين وهي مضادة للشيخوخة، ومثبطة للهب، ومضادة للتآكل، ومقاومة للماء، ومقاومة للغبار وتلبي ظروف الاستخدام الخارجي على المدى الطويل
• حجم صغير، وزن خفيف، ومظهر جميل متناغم مع البيئة
• عند تحديد خزانة تبديل التحميل SF6، تكون المحطة الفرعية من النوع الصندوقي أصغر حجمًا وأكثر ملاءمة للبناء المجتمعي وتحويل مصابيح الشوارع
• يمكن تجميع الوحدة الرئيسية الحلقية ذات الجهد العالي مع محطة أتمتة الشبكة (RTU) لتحقيق اكتشاف موثوق للدائرة القصيرة والعطل الأرضي أحادي الطور ولها وظيفة "أربعة أجهزة تحكم عن بعد" للترقية التلقائية للشبكة

محول

تستخدم المحطات الفرعية الجاهزة محولات منخفضة الخسارة ومغمورة بالزيت ومختومة بالكامل، ويمكن أيضًا اختيار المحولات الجافة. يمكن للمحولات الدخول والخروج بسهولة.

جانب الجهد العالي

يتم حماية الجهد العالي للمحطة الفرعية الجاهزة بشكل عام بواسطة الجهاز المركب لمفتاح الحمل والصمام. في حالة انفجار فتيل أحادي الطور، يتم تحرير الوصلة ثلاثية الطور. قد يكون مفتاح الحمل من نوع الغاز المضغوط، أو الفراغ، أو سداسي فلوريد الكبريت، ونماذج أخرى، وقد يتم تكوينه بآلية تشغيل كهربائية لتحقيق الترقية التلقائية؛ المصهر عبارة عن مصهر عالي الجهد مزود بجهاز تصادم، وله عمل موثوق وقدرة تبديل كبيرة. يمكن حماية المحولات ذات 800 كيلو فولت أمبير وما فوق بواسطة ZN12 وZN28 وVS1 وقواطع الدائرة الفراغية الأخرى.

جانب الجهد المنخفض

يتم استخدام قاطع الدائرة العالمي أو الذكي للمفتاح الرئيسي على جانب الجهد المنخفض، ويتم استخدام مفتاح الشلال النموذجي الجديد ذو الحجم الصغير والوميض القصير وخط الخروج المرن للمفتاح الخارج؛ يحتوي جهاز تعويض الطاقة التفاعلية الذكي للتتبع التلقائي على أوضاع تبديل موصل وغير تلامسية للاختيار.

يرجى تقديم المعلومات الدقيقة التالية عند طلب عرض أسعار أو تقديم طلب، حتى نتمكن من إجراء الحسابات الفنية وجدولة الإنتاج وفقًا لذلك:

نظرة عامة على المشروع:

اسم المشروع وموقع التثبيت وبيئة التشغيل (على سبيل المثال، الارتفاع، ودرجات الحرارة المحيطة القصوى/الدنيا، والرطوبة النسبية، ومستوى التلوث، ووجود غازات تآكلية أو اهتزازات شديدة، وما إلى ذلك).

نموذج المنتج والمواصفات:

حدد الطراز المطلوب للمحول المثبت على الوسادة (أو المحطة الفرعية الجاهزة).

تكوين المحول:

نوع المحول: محول مغمور بالزيت / محول جاف

السعة المقدرة (كيلو فولت أمبير)

مستويات الجهد الأولية والثانوية (على سبيل المثال، 12 كيلو فولت / 0.4 كيلو فولت)

التردد المقدر (50 هرتز أو 60 هرتز)

مادة اللف: لفائف نحاسية أو لفائف ألومنيوم

المظهر والأبعاد:

حدد مادة العلبة (على سبيل المثال، فولاذ Aluzinc، الفولاذ المقاوم للصدأ، العلبة غير المعدنية الصديقة للبيئة، وما إلى ذلك)، واللون (قدم رقم بطاقة اللون أو رمز RAL)، ونمط السقف (على سبيل المثال، السقف المسطح، السقف المائل، سقف البلاط المزجج)، وأي قيود أبعاد عامة بسبب قيود الموقع.

مستويات الحماية:

حدد متطلبات تصنيف IP (حماية الدخول) لحجرة الجهد العالي، وحجرة المحول، وحجرة الجهد المنخفض.

المعلمات الفنية الرئيسية ومتطلبات التكوين

تكوين الجانب عالي الجهد:

حدد مستوى جهد الجهد العالي، وطريقة الخط الوارد (الكابل/النفقات العامة)، واختيار مجموعة المفاتيح الكهربائية (على سبيل المثال، مفتاح كسر الحمل، وقاطع الدائرة، ووحدة RMU، وما إلى ذلك)، وتكوين الحماية (على سبيل المثال، الصمامات، وأجهزة حماية المرحل)، ووضع القياس (قياس الجهد العالي/قياس الجهد المنخفض).

تكوين الجانب منخفض الجهد:

تحديد مستوى جهد الجهد المنخفض وعدد دوائر التغذية الصادرة؛ العلامة التجارية والمواصفات والمعلمات الخاصة بقواطع الدائرة الرئيسية وقواطع الدائرة الفرعية؛ سعة تعويض الطاقة التفاعلية وطريقة التبديل؛ متطلبات عدادات المراقبة الذكية وواجهات الاتصال (على سبيل المثال، RS485، Ethernet، بروتوكول Modbus، وما إلى ذلك).

التحكم في درجة الحرارة والإضاءة:

تكوين أنظمة تبريد الهواء القسري لحجرة المحولات؛ متطلبات الإضاءة الأوتوماتيكية ومقبس الصيانة لكل حجرة.

المتطلبات الوظيفية الخاصة:

إذا كانت هناك حاجة إلى أجهزة مضادة للتكثيف، أو أنظمة إنذار الحريق، أو أنظمة المراقبة بالفيديو، أو وحدات المحطة الطرفية البعيدة (DTU/FTU)، وما إلى ذلك، فيرجى التحديد كتابيًا مسبقًا.

عملية الطلب والملاحظات الهامة

تنفيذ الاتفاقية الفنية:

بالنسبة للمنتجات غير القياسية أو المشاريع المعقدة، يجب على الطرفين التوقيع على اتفاقية فنية مفصلة قبل جدولة الإنتاج. وتكون هذه الاتفاقية بمثابة ملحق للعقد ولها نفس الأثر القانوني.

تأكيد الرسم:

سنقدم رسومات تخطيطية، ورسومات أساسية، ومخططات أحادية الخط بناءً على متطلباتك. يرجى التوقيع على هذه الرسومات وتأكيدها على الفور. أي تأخير في الجدول الزمني ناتج عن التأخر في التأكيد سيتحمله جانبك.

إدارة التغيير:

بعد تأكيد الطلب والرسومات الموقعة، يجب تقديم أي تغييرات فنية أو تجارية كتابيًا وإعادة تأكيدها من قبل الطرفين. ويتحمل الطرف المبادر أي زيادات في التكاليف أو تأخيرات في الجدول الزمني ناجمة عن هذه التغييرات.

تنسيق الموقع:

يرجى التأكد من أن بناء الأساس في الموقع يتبع بدقة رسومات الأساس الخاصة بنا وأن الوصول الكافي مخصص للرفع والنقل. إذا كنت بحاجة إلى إرشادات التثبيت أو خدمات التشغيل في الموقع، فيرجى تحديد موعد مسبقًا.
