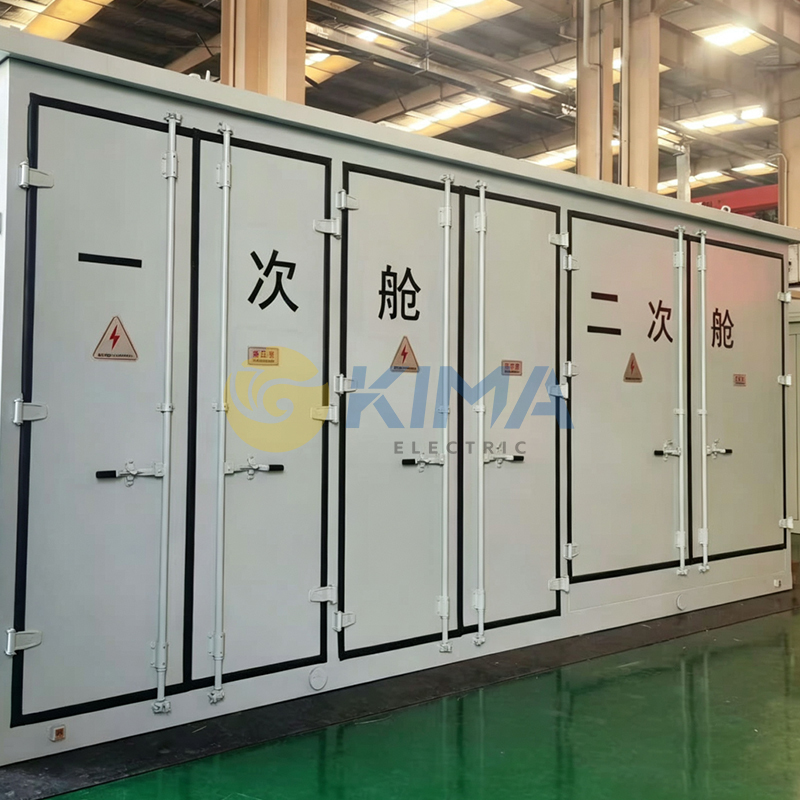

محطة فرعية مسبقة الصنع للطاقة الكهروضوئية
◆ نظرة عامة
نحن نقدم حلولاً جاهزة معيارية بالكامل للمحطات الفرعية، مما يقلل المساحة الأرضية بنسبة 30% ويقصر دورات تصميم النظام وتركيبه وتشغيله بنسبة 70%. تم تجهيز العلبة الجاهزة المصنوعة بالكامل من المعدن بنظام تحكم بيئي ذكي، مما يجعلها مناسبة للظروف المناخية والجغرافية المعقدة مثل درجات الحرارة المرتفعة والرطوبة العالية والغبار الرملي. وهو يدعم الوصول إلى منصة eCloud السحابية للطاقة، ويوفر التشخيص الصحي عن بعد، وتحليل الأخطاء، وتوجيه الصيانة، ووظائف أخرى، مما يتيح تشغيل المحطة الفرعية دون مراقبة وإدارة دورة حياة المعدات بالكامل. ويتميز بالتشغيل الموثوق والجودة المضمونة.
البيانات الفنية
|
جهد الجهد العالي المقدر |
حتى 40.5 كيلو فولت |
|
الطاقة المقدرة |
ما يصل إلى 8000 كيلو فولت أمبير |
|
التردد المقدر |
50 أو 60 هرتز |
◆ نطاق التطبيق
●محطات فرعية إضافية لقطاعات الطاقة الجديدة، بما في ذلك توليد طاقة الرياح، وتوليد الطاقة الكهروضوئية، وطاقة الرياح البحرية، وتوليد الطاقة الكهروضوئية الموزعة
◆ بيئة الخدمة
●نطاق درجة الحرارة المحيطة: -40℃ إلى +85℃
●موقع التثبيت: خارجي
●الارتفاع: لا يتجاوز عمومًا 3000 متر
●فئة التلوث: الفئة الثالثة
●سرعة الرياح الخارجية: لا تتجاوز 35 م/ث
●المقاومة الزلزالية: التسارع الأفقي — 0.3 م/ث²
●التسارع الرأسي — لا يتجاوز 0.15 م/ث²
في حالة تجاوز شروط الخدمة العادية المذكورة أعلاه، يمكن لشركتنا تقديم تصميمات مخصصة وفقًا لمتطلبات المستخدم المحددة.
◆ محطة فرعية مسبقة الصنع تعمل بالطاقة الكهروضوئية مقابل محطة فرعية تقليدية
|
غرض |
محطة فرعية خارجية تقليدية |
محطة فرعية مسبقة الصنع للطاقة الكهروضوئية |
|
مساحة الأرضية |
حوالي 3000 متر² |
حوالي 2000 متر² |
|
فترة البناء |
حوالي 3-4 أشهر |
تم تجميع المحطة بأكملها مسبقًا بشكل متكامل، مع تصنيع المعدات مسبقًا في المصنع ولا يلزم سوى التثبيت في الموقع. فترة البناء القصيرة: 1-2 شهر. |
|
استهلاك الكابلات |
يتم ترتيب المعدات بطريقة متفرقة، مما يؤدي إلى استهلاك كبير للكابلات الأولية والثانوية. |
تتميز المعدات بتكاملها العالي في التصميم، مع مسافات كهربائية أقصر، مما يوفر حوالي 30% من استخدام الكابلات. |
|
المتطلبات البيئية |
متطلبات بيئية عالية؛ المعدات معرضة بشكل كبير للظروف القاسية مثل العواصف الرملية والتكثيف. |
تصميم حاوية معدنية بالكامل مع تصنيف حماية IP54، ومجهزة بنظام تكييف وتدفئة شامل، مما يوفر الحماية ضد العواصف الرملية والتكثيف، وبالتالي تعزيز موثوقية المعدات. |
|
تكاليف البناء والإدارة |
تؤدي المباني المتعددة إلى ارتفاع تكاليف البناء؛ حيث يتم توفير المعدات من قبل العديد من الشركات المصنعة، مما يؤدي إلى ارتفاع تكاليف التنسيق والإدارة. |
يؤدي التصميم الجاهز إلى التخلص من المباني في جميع أنحاء المحطة، مما يؤدي إلى انخفاض تكاليف البناء. يتم توفير كافة المعدات من قبل شركتنا، وهي المسؤولة عن التركيب والتشغيل الكامل، مما يضمن انخفاض تكاليف الإدارة. |
|
تكاليف التشغيل والصيانة |
يتأثر التصميم المفتوح بشكل كبير بالظروف البيئية، مما يؤدي إلى ارتفاع تكاليف التشغيل والصيانة. |
لا يتأثر التصميم المغلق إلى حد كبير بالظروف البيئية الخارجية، مما يؤدي إلى انخفاض تكاليف التشغيل والصيانة. |

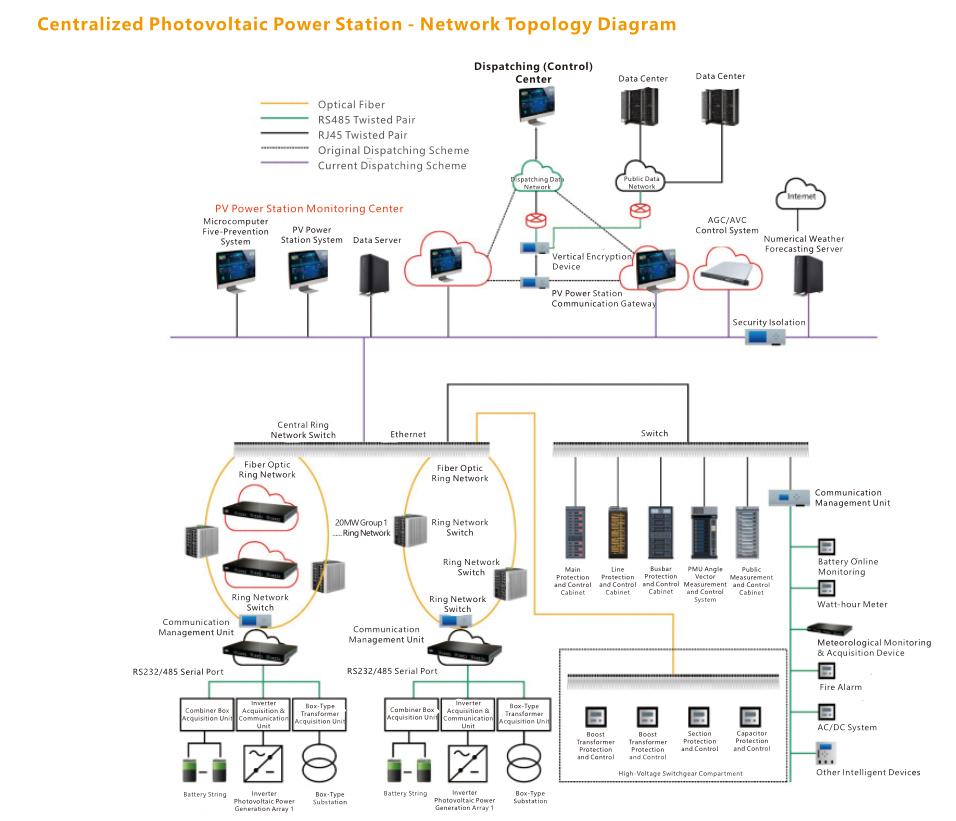

◆ محطة الطاقة الكهروضوئية المركزية — مخطط طوبولوجيا الشبكة
◆ الحلول التقنية النموذجية وتكوين المنتج
|
لا. |
اسم المعدات الرئيسية |
التكوين الأساسي |
|
أنا |
نظام المراقبة |
|
|
1 |
نظام مراقبة الخلفية |
بما في ذلك مراقبة المضيف والشاشة ومكبرات الصوت وتكوينات البرامج المختلفة |
|
2 |
نظام مراقبة الوقاية الخمسة |
بما في ذلك برامج الوقاية الخمسة، ومجموعات الأقفال، وما إلى ذلك. |
|
الثاني |
نظام التحكم عن بعد والقياس العام |
|
|
1 |
لوحة اتصالات التحكم عن بعد |
بما في ذلك معدات التحكم عن بعد، وجهاز الواجهة الذكية، وجهاز مزامنة الوقت، وما إلى ذلك. |
|
2 |
لوحة القياس والتحكم العامة |
بما في ذلك جهاز القياس والتحكم العام، وجهاز مراقبة جودة الطاقة، ومفتاح الشبكة، وما إلى ذلك. |
|
3 |
لوحة قياس السنكروفازور |
بما في ذلك جهاز قياس الطور والتحكم فيه، وما إلى ذلك. |
|
4 |
لوحة حماية قضيب التوصيل |
بما في ذلك جهاز حماية قضيب التوصيل، وما إلى ذلك. |
|
5 |
لوحة الأجهزة الأوتوماتيكية الأمنية |
بما في ذلك جهاز تقسيم التردد والجهد، وجهاز الحماية من الجزر، وما إلى ذلك. |
|
6 |
لوحة التنبؤ بالطاقة الضوئية |
بما في ذلك خادم التنبؤ بالطاقة الضوئية، وجهاز العزل العكسي، وما إلى ذلك. |
|
7 |
لوحة التحكم في الطاقة النشطة والتفاعلية (AGC/AVC) |
بما في ذلك نظام جهاز AGC/AVC وجدار الحماية وما إلى ذلك. |
|
8 |
لوحة مسجل الأعطال |
بما في ذلك جهاز تسجيل الأخطاء، وما إلى ذلك. |
|
الثالث |
نظام إمداد الطاقة |
|
|
1 |
لوحة دخول التيار المتردد ثنائية الطاقة |
بما في ذلك ATS وعداد الفئة 0.5 واط في الساعة |
|
2 |
لوحة تغذية التيار المتردد |
بما في ذلك مفاتيح التغذية، وما إلى ذلك. |
|
3 |
لوحة شحن التيار المستمر |
خاضع لتكوين محدد |
|
4 |
لوحة تغذية التيار المستمر |
بما في ذلك مفاتيح التغذية، وما إلى ذلك. |
|
5 |
لوحة البطارية |
80 أمبير / 100 أمبير |
|
6 |
لوحة طاقة UPS |
3 كيلو فولت أمبير |
|
الرابع |
نظام الاتصالات |
|
|
1 |
لوحة شبكة بيانات الإرسال |
بما في ذلك جهاز توجيه الوصول، ومفتاح الوصول، وجهاز مصادقة التشفير الرأسي، وجدار حماية الأجهزة، وجهاز اكتشاف تسلل IDS، وما إلى ذلك. |
|
2 |
مجلس اتصالات الشبكة |
بما في ذلك معدات SDH ومعدات PCM وما إلى ذلك. |
|
3 |
لوحة إطار التوزيع المتكاملة |
بما في ذلك ODF المقابل، وما إلى ذلك. |
|
4 |
محطة الحصول على بيانات الطاقة الكهربائية |
تم تركيبه في خزانة لوحة القياس |
|
الخامس |
معدات التثبيت الموزعة |
|
|
1 |
جهاز الحماية والتحكم التفاضلي للألياف |
يخضع لتكوين مشروع محدد |
|
2 |
جهاز حماية الخط والتحكم فيه |
يخضع لتكوين مشروع محدد |
|
3 |
جهاز الحماية والتحكم SVG |
يخضع لتكوين مشروع محدد |
|
4 |
جهاز حماية المحولات والتحكم في المحطة |
يخضع لتكوين مشروع محدد |
|
5 |
جهاز مراقبة جودة الطاقة |
يخضع لتكوين مشروع محدد |
|
6 |
عداد الواط/الساعة الذكي |
يخضع لتكوين مشروع محدد |
|
السادس |
منطقة مزرعة الطاقة الكهروضوئية |
|
|
1 |
جهاز قياس والتحكم في المحولات الصندوقية |
يخضع لتكوين مشروع محدد |
|
السابع |
نظام مراقبة الفيديو |
|
|
1 |
نظام مراقبة الفيديو |
بما في ذلك الكاميرات وخادم الفيديو والشاشة وما إلى ذلك. |
|
الثامن |
نظام إنذار الحريق |
|
|
1 |
نظام إنذار الحريق |
بما في ذلك أجهزة كشف الدخان، ونقاط اتصال الإنذار اليدوي، والإنذارات الصوتية والمرئية، ومضيف إنذار الحريق، وما إلى ذلك. |
يرجى تقديم المعلومات الدقيقة التالية عند طلب عرض أسعار أو تقديم طلب، حتى نتمكن من إجراء الحسابات الفنية وجدولة الإنتاج وفقًا لذلك:
نظرة عامة على المشروع:
اسم المشروع وموقع التثبيت وبيئة التشغيل (على سبيل المثال، الارتفاع، ودرجات الحرارة القصوى/الدنيا القصوى، ومتوسط درجة الحرارة السنوية، وسرعة الرياح القصوى، وكثافة التحصين الزلزالي، والرطوبة النسبية، والحد الأقصى لعمق التربة/الثلوج المتجمدة، ومستوى التلوث، ووجود الغازات المسببة للتآكل، وما إلى ذلك).
نموذج المنتج والمواصفات:
حدد نوع الكابينة الجاهزة المطلوبة (على سبيل المثال، كابينة المعدات الأولية، كابينة المعدات الثانوية، كابينة بطارية تخزين الطاقة، إلخ)، بالإضافة إلى الأبعاد الداخلية الواضحة (L×W×H). الأبعاد الأولية تخضع للرسومات النهائية المعتمدة.
تكوين المحول:
نوع المحول: محول مغمور بالزيت / محول جاف
السعة المقدرة (كيلو فولت أمبير)
مستويات الجهد الأولية والثانوية (على سبيل المثال، 12 كيلو فولت / 0.4 كيلو فولت)
التردد المقدر (50 هرتز أو 60 هرتز)
مادة اللف: لفائف نحاسية أو لفائف ألومنيوم
هيكل المقصورة والمواد:
مادة الإطار: فولاذ هيكلي كربوني عالي الجودة (متطلبات قوة الخضوع، على سبيل المثال، ≥235 ميجا باسكال).
سمك اللوحة الفولاذية: حدد معايير السُمك للإطار والأبواب والسقف والأرضية (على سبيل المثال، الإطار ≥2.5 مم، الأرضية ≥3 مم).
السقف والأرضية: نمط السقف (على سبيل المثال، سقف مزدوج المنحدر مع متطلبات الميل)، مادة العزل الحراري، الارتفاع ومادة أرضية الوصول المرتفعة المضادة للكهرباء الساكنة.
المظهر والحماية من التآكل:
حدد اللون الخارجي (قدم رقم بطاقة اللون أو رمز RAL)، ودرجة الحماية من التآكل، ومعايير التصميم لمنع التكثيف وتراكم المياه.
مستويات الحماية:
حدد تصنيف IP الإجمالي للمقصورة ومستوى مقاومة الصدمات الميكانيكية الخارجية (على سبيل المثال، IK10).
المعلمات الفنية الرئيسية ومتطلبات التكوين
●تكوين النظام المساعد:
●التدفئة والتهوية وتكييف الهواء والتحكم في درجة الحرارة: حدد تكوين نظام تكييف الهواء (الكمية والطاقة) ومتطلبات التهوية والتدفئة وتبريد الهواء القسري.
●السلامة من الحرائق: أنظمة إنذار الحريق والدخان (بما في ذلك إنذارات خرج المرحل)، وتكوين طفايات الحريق بالمسحوق الجاف/الغاز، ومتطلبات إضاءة الطوارئ المقاومة للانفجار.
●الإضاءة والكهرباء: نظام إضاءة LED داخل المقصورة، ومقابس الطاقة، وإضاءة ممر الصيانة، ومتطلبات توجيه الكابلات.
الأنظمة الذكية والمراقبة:
حدد القنوات المثبتة مسبقًا لأنظمة المراقبة بالفيديو، وتكوين الوحدة الطرفية البعيدة (DTU/FTU)، ومتطلبات واجهة الاتصال (على سبيل المثال، RS485، Ethernet، بروتوكول Modbus، وما إلى ذلك).
الختم ودخول/خروج الكابلات:
حدد أحجام فتحات الإخراج لدخول/خروج كابل الجهد العالي/الكابل المنخفض، وتكوين مكون الختم متعدد الأقطار، وطريقة التوصيل بخنادق الكابلات/صواني الكابلات.
المتطلبات الوظيفية الخاصة:
إذا كانت هناك حاجة إلى أجهزة خاصة مضادة للتكثيف، أو أنظمة مراقبة بيئية، أو مرافق مساعدة مخصصة أخرى، فيرجى تحديدها كتابيًا مسبقًا.
عملية الطلب والملاحظات الهامة
تنفيذ الاتفاقية الفنية:
بالنسبة للمنتجات غير القياسية أو المشاريع المعقدة، يجب على كلا الطرفين التوقيع على اتفاقية فنية مفصلة للمقصورة الجاهزة قبل جدولة الإنتاج. تحدد هذه الاتفاقية نطاق التوريد وقائمة معدات النظام المساعدة ومعايير القبول، ويكون لها نفس الأثر القانوني لملحق العقد.
تأكيد الرسم:
سنقدم رسومات تخطيطية مفصلة، ورسومات أساسية، ومخططات النظام الأساسي/الثانوي بناءً على متطلباتك. يرجى التوقيع على هذه الرسومات وتأكيدها على الفور. أي تأخير في الجدول الزمني ناتج عن التأخر في التأكيد سيتحمله جانبك.
إدارة التغيير:
بعد تأكيد الطلب والرسومات الموقعة، يجب تقديم أي تغييرات فنية أو تجارية كتابيًا وإعادة تأكيدها من قبل الطرفين. ويتحمل الطرف المبادر أي زيادات في التكاليف أو تأخيرات في الجدول الزمني ناجمة عن هذه التغييرات.
تنسيق الموقع:
يرجى التأكد من أن بناء الأساس في الموقع يتبع بدقة رسومات الأساس الخاصة بنا وأن الوصول الكافي مخصص للرفع والتجميع والنقل. إذا كنت بحاجة إلى إرشادات التجميع في الموقع، أو خدمات التثبيت والتشغيل، أو تدريب الموظفين، فيرجى تحديد موعد مسبقًا.
إذا كنت تبحث عن دعم موثوق للطاقة لمشروعك، يرجى الاتصال بفريق Kima Electric. نحن على استعداد لتزويدك بأفضل الحلول.
◆ عملية استفسار مريحة
يمكنك التواصل معنا عبر قنوات مختلفة، بما في ذلك موقعنا الإلكتروني وبريدنا الإلكتروني. يمكنك أيضًا تنزيل "نموذج طلب الاستفسار" وملئه من موقعنا الرسمي، أو تقديم مستنداتك ورسوماتك الفنية الموجودة مباشرةً كأساس لتقييم المتطلبات. سوف نقدم عرض الأسعار في أقرب وقت ممكن.
◆ الإنتاج ومراقبة الجودة
- قبل الإنتاج الرسمي، سنقدم مقترحات فنية مفصلة بما في ذلك المواصفات والرسومات الهيكلية لمراجعتها وتأكيدها.
- نحن نطبق بشكل صارم نظام إدارة الجودة ISO، مع مراقبة شاملة للمواد الخام وعمليات الإنتاج وعمليات فحص المنتجات النهائية لضمان جودة مستقرة وموثوقة لكل منتج مخصص.
◆ خدمة التوصيل وما بعد البيع
- معبأة في صناديق خشبية متخصصة متوافقة مع المعايير الدولية، ومبطنة بمواد عالية الأداء مقاومة للرطوبة لضمان السلامة المطلقة والجفاف أثناء النقل لمسافات طويلة.
- يتم توفير أدلة المستخدم التفصيلية وأدلة الصيانة والوثائق ذات الصلة مع كل شحنة.
- تتوفر خدمات التوجيه والتشغيل للتثبيت عن بعد أو في الموقع عند الطلب.
- دعم شامل لما بعد البيع بما في ذلك الاستشارة الفنية واستكشاف الأخطاء وإصلاحها وتوريد قطع الغيار لضمان التشغيل المستقر على المدى الطويل.
